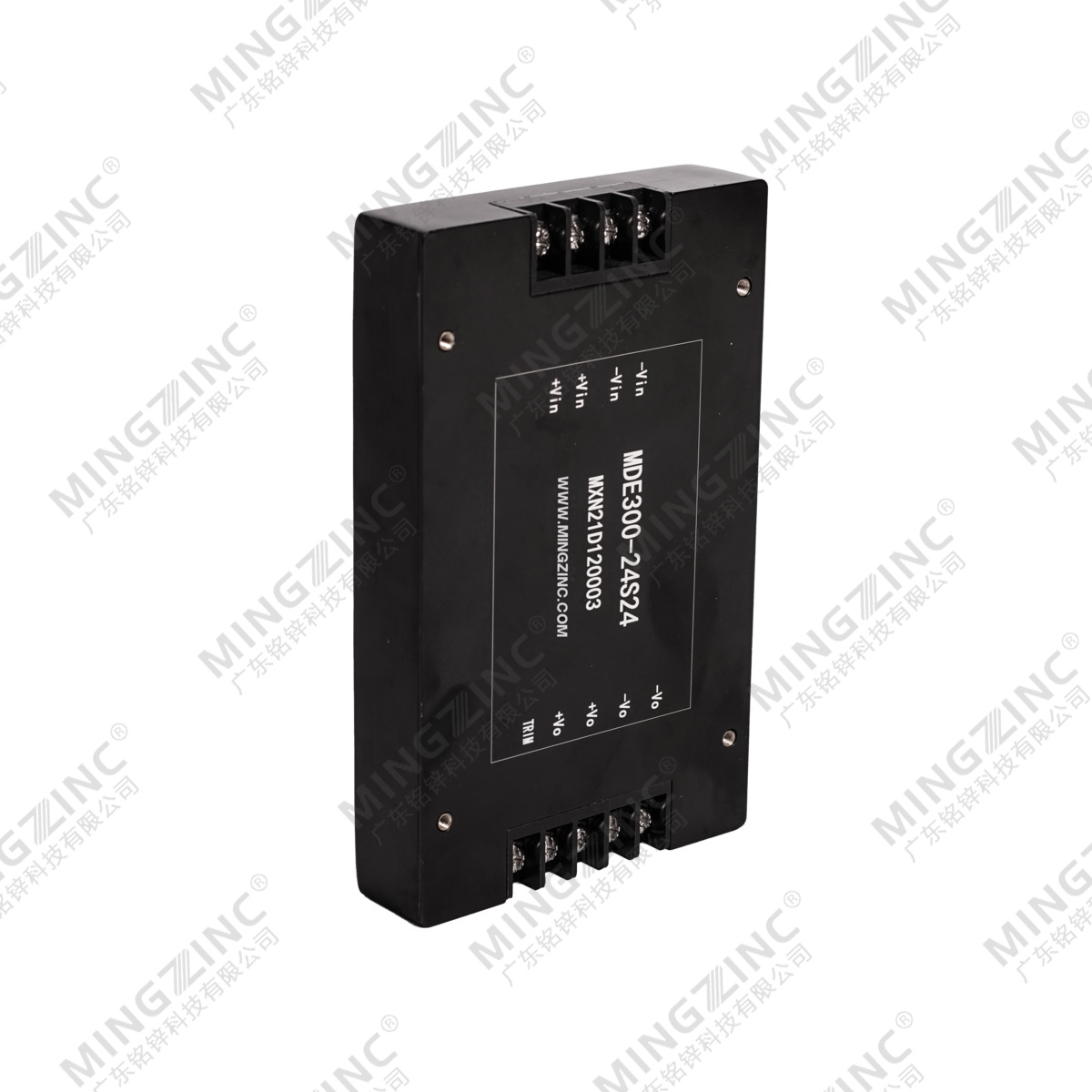

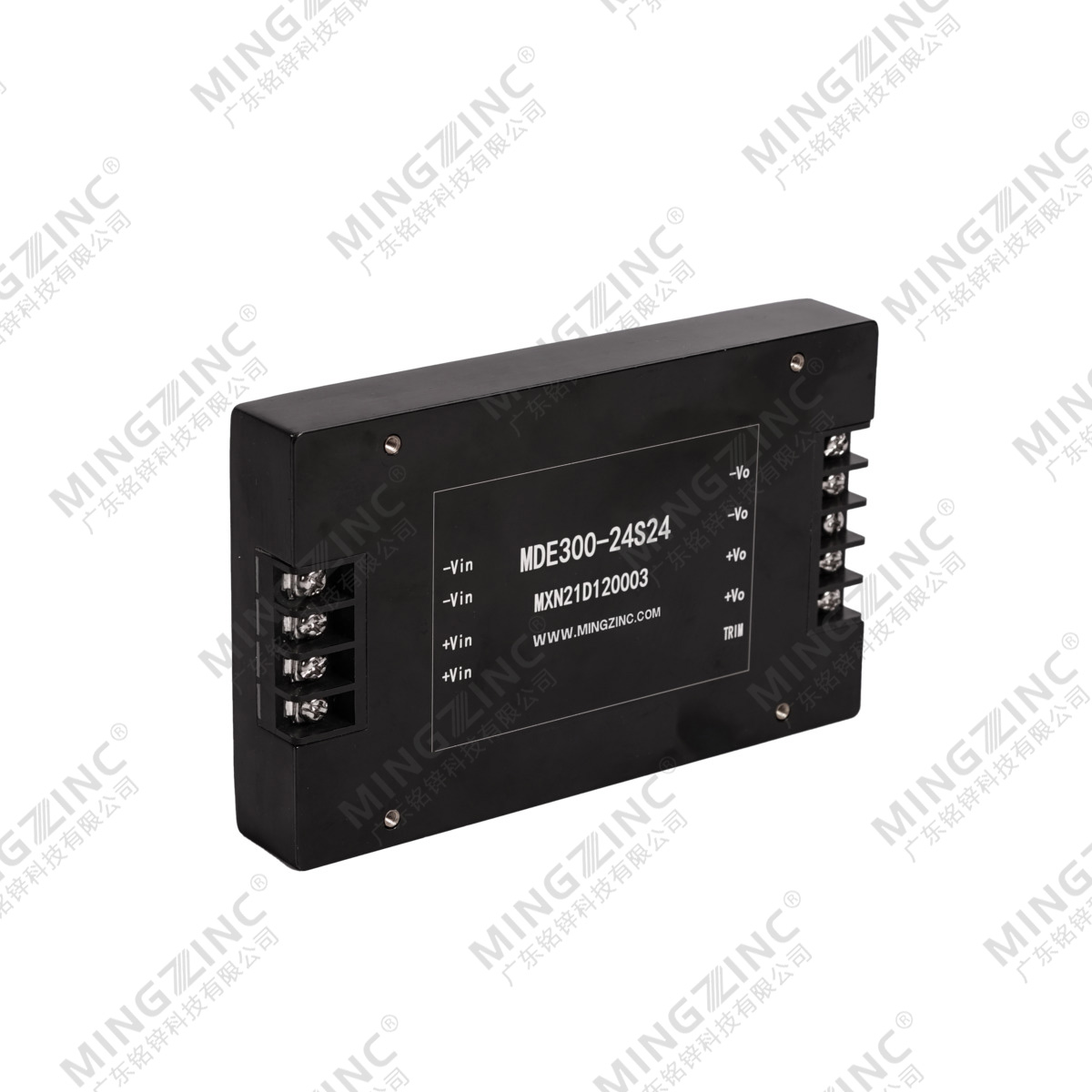

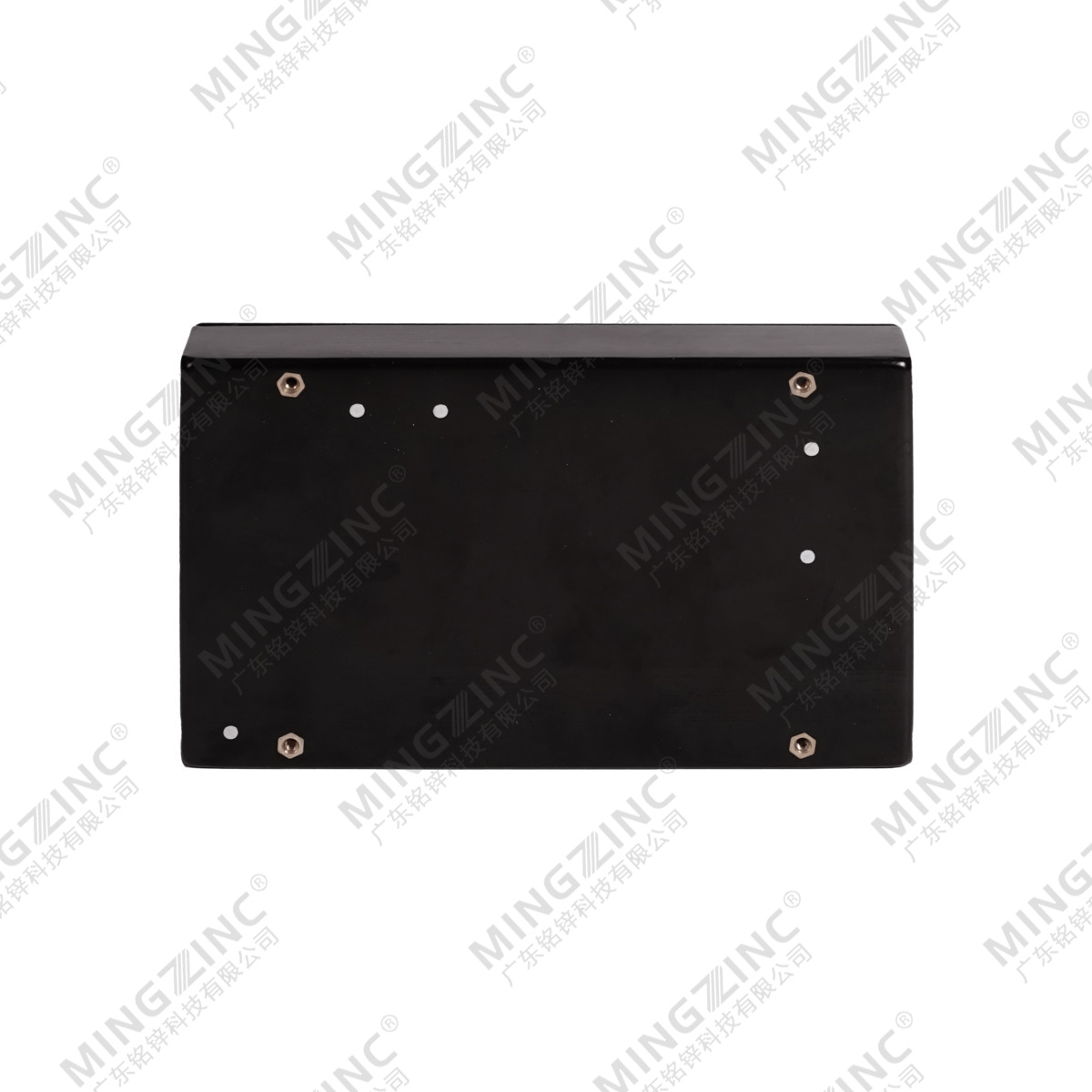

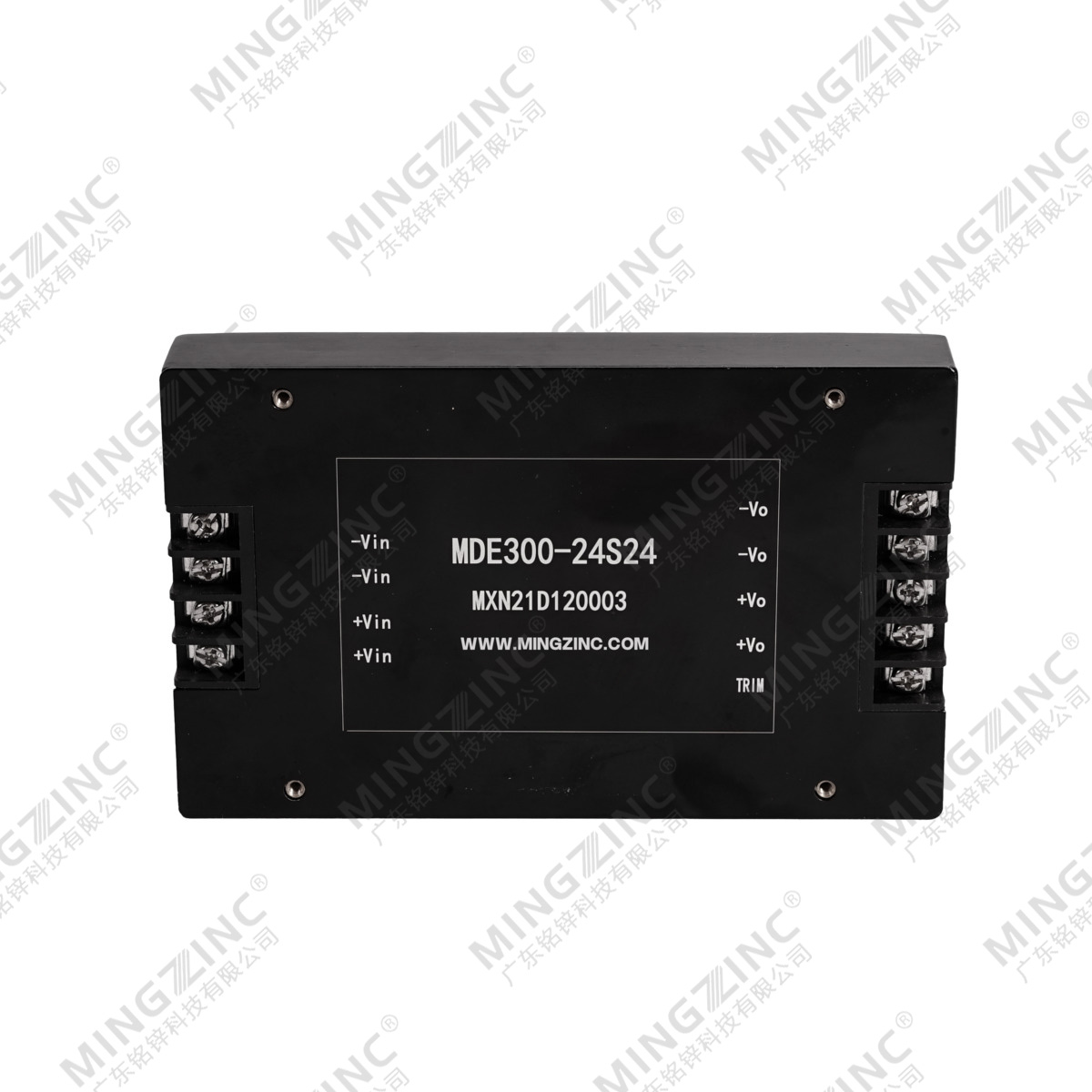

MDE100-300W 系列DC-DC隔离模块电源-铭锌科技
I. 型号
单路
型号 | 输入电压(VDC) | 输入电压范围（VDC） | 输出电压（VDC) | 输出电流 (A) | 纹波（MV) | 效率(Typ) |
MDE240-24S12 | 24VDC | 18-36VDC | 12VDC | 20A | 120 | 88% |
MDE300-24S24 | 24VDC | 18-36VDC | 24VDC | 12.5A | 200 | 89% |
MDE250-48S12 | 48VDC | 36-72VDC | 12VDC | 20.8A | 120 | 88% |
MDE300-48S24 | 48VDC | 36-72VDC | 24VDC | 12.5A | 200 | 89% |
MDE240-110S12 | 110VDC | 66-154VDC | 12VDC | 20A | 120 | 88% |
MDE300-110S24 | 110VDC | 66-154VDC | 24VDC | 12.5A | 200 | 89% |
MDE300-110S48 | 110VDC | 66-154VDC | 48VDC | 6.25A | 300 | 89% |
双路
型号 | 输入电压(VDC) | 输入电压范围（VDC） | 输出电压（VDC) | 输出电流 (A) | 纹波（MV) | 效率(Typ) |
MDE175-24D05&24 | 24VDC | 18-36VDC | 05&24VDC | 15A&4.16A | 100&200 | 84% |
MDE175-24D1224 | 24VDC | 18-36VDC | 12&24VDC | 6.25A&4A | 120&200 | 84% |
II.特性
1 | 高低电压输入可选 |
3 | 2倍，4倍电压输入 |
4 | 安装方便 |
5 | 效率高 |
6 | 高可靠性，长寿命设计 |
条件:除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载
III.输入特性
额定值 (VDC) | 电压范围 (VDC) |
12 VDC | 9-18 VDC |
24 VDC | 18-36 VDC |
48 VDC | 36-72 VDC |
110 VDC | 66-154 VDC |
18 VDC | 9-36 VDC |
IV. 输出特性
功率 | 100-300W |
输出电压 | 5-48VDC |
输出电流 | 3-30A |
电压调整率（主路） | ±0.5% |
负载调整率（主路） | ±0.5% |
电压精度 | ±2% |
电流限制点 | 120%(Typ) |
V.保护特性
1 | 输入欠压保护 |
2 | 输出过压保护 |
3 | 过温保护 |
4 | 输出过流保护 |
5 | 输出短路保护 |
一般特性
工作频率 | 100-200KHz |
绝缘电阻 | 200MΩ |
隔离电压值
输入-输出 | >1500VDC |
输入-外壳 | >1050VDC |
输出-外壳 | >500VDC |
环境特性Environmental Characteristics
工作壳温 | （工业品） | -25 – +85℃ |
（军I） | -40 – +85℃ | |
（军II） | -55 – +85℃ | |
存储温度 | （工业品） | -45 – +105℃ |
（军I） | -55 – +105℃ |

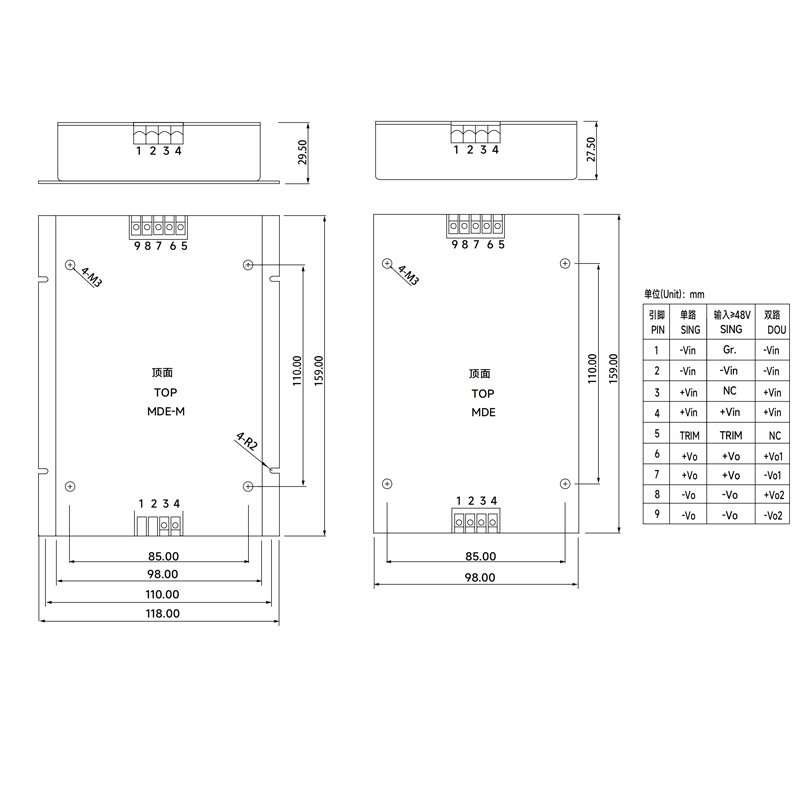

VI.外形尺寸与引脚定义
