MDH400-500W 系列DC-DC隔离模块电源-铭锌科技
I. 型号
单路
型号 | 输入电压(VDC) | 输入电压范围（VDC） | 输出电压（VDC) | 输出电流 (A) | 纹波（MV) | 效率(Typ) | |
MDH500-24S12 | 24VDC | 18-36VDC | 12VDC | 41.6A | 120 | 88% | |
MDH500-24S24 | 24VDC | 18-36VDC | 24VDC | 20.8A | 240 | 89% | |
MDH500-48S12 | 48VDC | 36-72VDC | 12VDC | 41.6A | 120 | 88% | |
MDH500-48S24 | 48VDC | 36-72VDC | 24VDC | 20.8A | 240 | 89% | |
MDH500-110S12 | 110VDC | 66-154VDC | 12VDC | 41.6A | 120 | 89% | |
MDH500-110S24 | 110VDC | 66-154VDC | 24VDC | 20.8A | 240 | 89% | |
MDH500-600S12 | 600VDC | 400-800VDC | 12VDC | 41.6A | 120 | 88% | |
MDH500-600S24 | 600VDC | 400-800VDC | 24VDC | 20.8A | 240 | 89% | |
MDH500-600S110 | 600VDC | 400-800VDC | 110VDC | 4.5A | 400 | 89% | |
II.特性
1 | 高低电压输入可选 |
2 | 2倍，4倍输入电压 |
3 | 输出短路保护 |
4 | 散热效果好 |
5 | 最佳壳体连接方式 |
6 | 高可靠性，长寿命设计 |
条件:除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。
III. 输入电压
额定值 (VDC) | 电压范围(VDC) |
24VDC | 18-36 VDC |
48VDC | 36-72VDC |
110VDC | 66-154VDC |
600VDC | 400-800VDC |
IV. 输出特性
功率 | 400-500W |
输出电流 | 5-60A |
输出电压 | 12-110VDC |
输出电压调整范围 | ±10% |
电压精度 | ±2% |
电压调整率（主路） | ±0.5% |
负载调整率（主路） | ±0.5% |
电流限制点 | 120%(Typ) |
V.保护特性
1 | 输入欠压保护 |
2 | 输入过压保护 |
3 | 过温保护 |
4 | 输出过流保护 |
5 | 输出短路保护 |
一般特性
工作频率 | 100-200KHz |
绝缘电阻 | 200MΩ |
隔离电压值
输入-输出 | >1500VDC |
输入-外壳 | >1050VDC |
输出-外壳 | >500VDC |
环境特性
工作壳温 | 工业品 | -25 – +85℃ |
军I | -40 – +85℃ | |
军II | -55 – +85℃ | |
存储温度 | 工业品 | -45 – +105℃ |
军I | -55 – +105℃ |

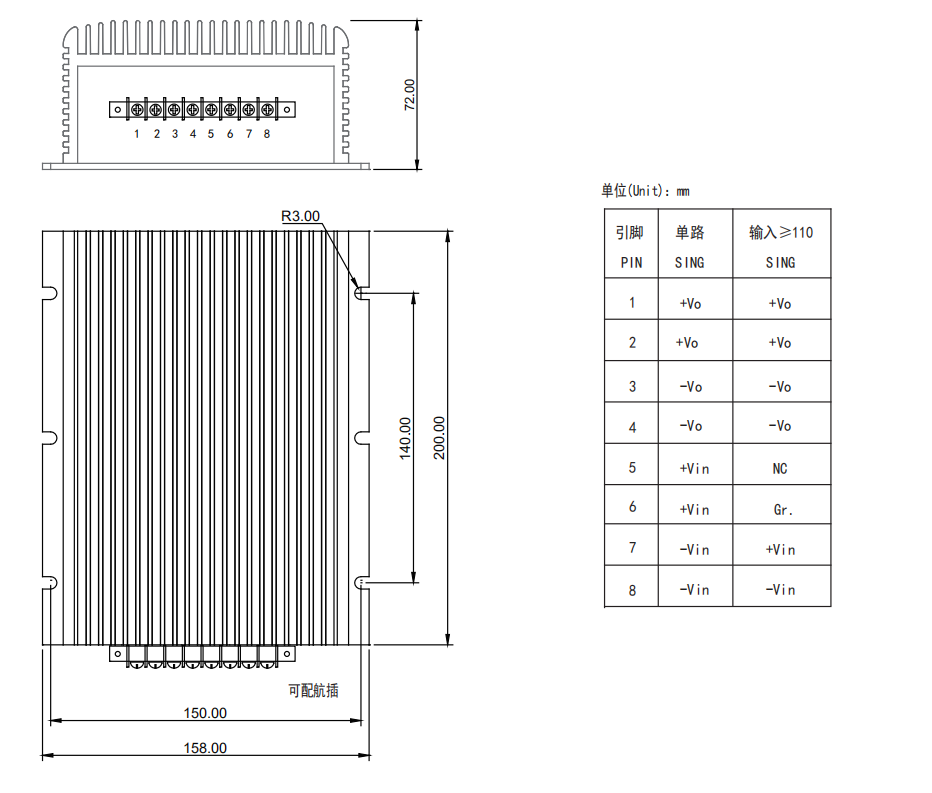

VI. 外型尺寸与引脚定义
