MDA100-48S12 100W LED照明系统DC-DC电源模块

2026-06-26 14:28

产品痛点与选型挑战

LED照明系统在工业和特种照明领域应用广泛，但电源设计一直是工程师面临的核心挑战。首先，工业照明控制系统需要兼容48V供电架构，传统的24V系统已难以满足大功率LED照明的大电流配电需求。其次，LED光源对电流的敏感度远高于电压，电源输出的电流稳定性和纹波控制直接决定LED的发光效率和使用寿命。再者，工业照明环境复杂，电源模块需要承受电网波动、电磁干扰和温度变化等多重应力。此外，植物照明和UV固化设备对电源的动态响应和功率密度有更高要求，需要体积紧凑、效率出色的电源解决方案。MDA100-48S12正是为解决这些LED照明供电难题而设计的100W高可靠DC-DC电源模块。

核心参数规格

参数项目	规格值
输入电压范围	36V - 72V DC（标称48V）
输出电压/电流	12V / 8.33A
输出功率	100W
转换效率	85%
输出纹波峰峰值	120mV
隔离耐压	输入-输出 1500VDC，输入-外壳 1050VDC，输出-外壳 500VDC
开关频率	100-200KHz
外形尺寸	116.4 × 65 × 22mm
安装方式	DIN导轨安装
工作温度	工业级：-25~+85°C，军I级：-40~+85°C，军II级：-55~+85°C

保护功能

输入欠压保护：防止输入电压过低时模块损坏
输入过压保护：防止瞬态过压冲击
输出过流保护：额定电流150%时触发保护
输出短路保护：短路故障消除后自动恢复
过温保护：多级温度阈值保护

典型应用场景

工业照明控制柜供电系统

现代工业照明控制系统普遍采用48V集中供电配合分布式DC-DC转换器的架构，相比传统的220V交流配电更加安全可靠。MDA100-48S12的48V输入范围完美匹配工业48V照明供电系统，12V/8.33A输出可直接为LED驱动电源、控制电路和传感器供电。模块的120mV超低纹波特性确保LED光源的稳定发光，避免可视频闪对工作人员视觉健康的影响。85%的高转换效率减少热损耗，降低照明控制柜的散热负担，配合DIN导轨安装方式便于系统集成和维护。

植物照明驱动电源

植物工厂和温室补光系统需要大功率LED光源模拟不同光谱组合，对电源的电流稳定性和效率要求极为严格。MDA100-48S12的12V稳压输出配合恒流驱动电路，可为红蓝光LED阵列提供稳定电源。其100-200KHz开关频率支持PWM调光控制，实现精确的光强调节，满足植物不同生长阶段的光照需求。模块支持-40°C至+85°C（军I级）温度范围，可安装在温室控制柜内适应昼夜温差大的工作环境，为植物照明系统提供可靠的电力保障。

UV固化设备电源设计

紫外线固化广泛应用于印刷、电子涂覆和胶粘剂固化等领域，UV-LED光源需要稳定的12V直流供电。MDA100-48S12的8.33A大电流输出能力满足大功率UV-LED模组的供电需求，120mV低纹波确保UV光强的稳定输出，提高固化质量的一致性。模块的全封闭金属外壳设计具有优异的电磁屏蔽性能，可有效防止UV固化过程中产生的电磁干扰影响电源工作。紧凑的尺寸设计便于安装在UV固化设备的控制箱内，支持快速更换和维护。

智能照明控制系统

智慧工厂和智能建筑的照明系统越来越智能化，需要为各种传感器、控制器和通信模块提供稳定的12V电源。MDA100-48S12的100W输出功率为智能照明控制系统提供充裕的功率预算，支持多种负载组合配置。模块内置的π型输入滤波电路可抑制电网中的谐波干扰，确保智能控制系统的稳定运行。全面保护功能覆盖输入异常、过载和短路等故障情况，提高智能照明系统的运行可靠性，降低维护成本。

选型建议

在为LED照明系统选择电源模块时，建议重点考虑以下要点：首先，确认输入电压范围是否匹配照明系统的供电架构，48V照明系统应选择36-72V输入范围的DC-DC模块；其次，关注输出纹波参数，低纹波电源可有效延长LED使用寿命并保证照明质量；再者，评估效率指标，高效率电源在长时间运行的照明应用中可显著降低能耗；最后，根据安装环境选择合适的温度等级和防护措施。MDA100-48S12凭借其48V兼容输入、12V/8.33A大电流输出、85%高效率和全面的保护功能，是LED照明系统供电的理想选择。

结论

MDA100-48S12 DC-DC电源模块专为LED照明系统优化设计，36-72V宽电压输入完美兼容48V工业照明供电架构，12V/8.33A稳压输出配合85%高转换效率和120mV低纹波特性，可为工业照明控制柜、植物照明、UV固化设备和智能照明系统提供可靠、高效的12V电源解决方案。模块具备完善的保护功能、紧凑的尺寸设计和灵活的安装方式，支持全温度等级选项，可满足各种LED照明应用场景的需求，是提升照明系统性能和可靠性的优质选择。

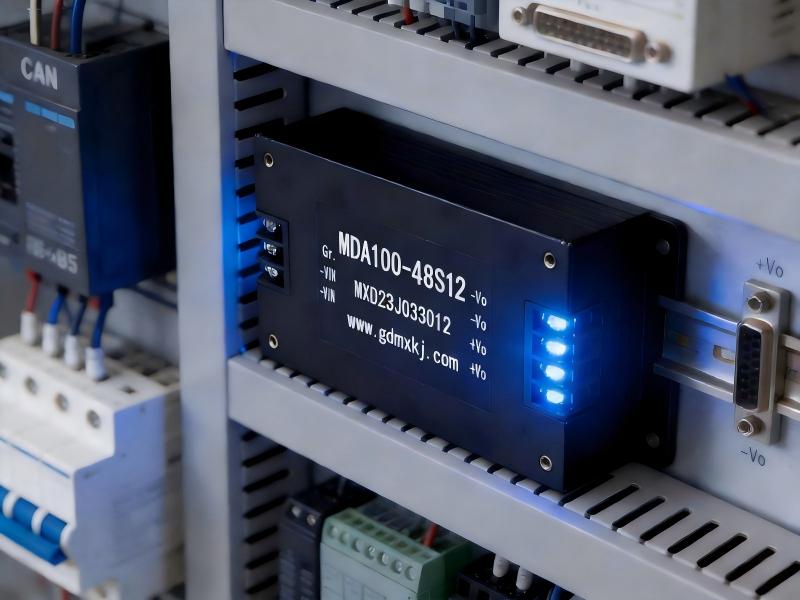

_app_data_所有对话_主对话_imgs_260626_14_生图_img_1 - 副本.jpg
