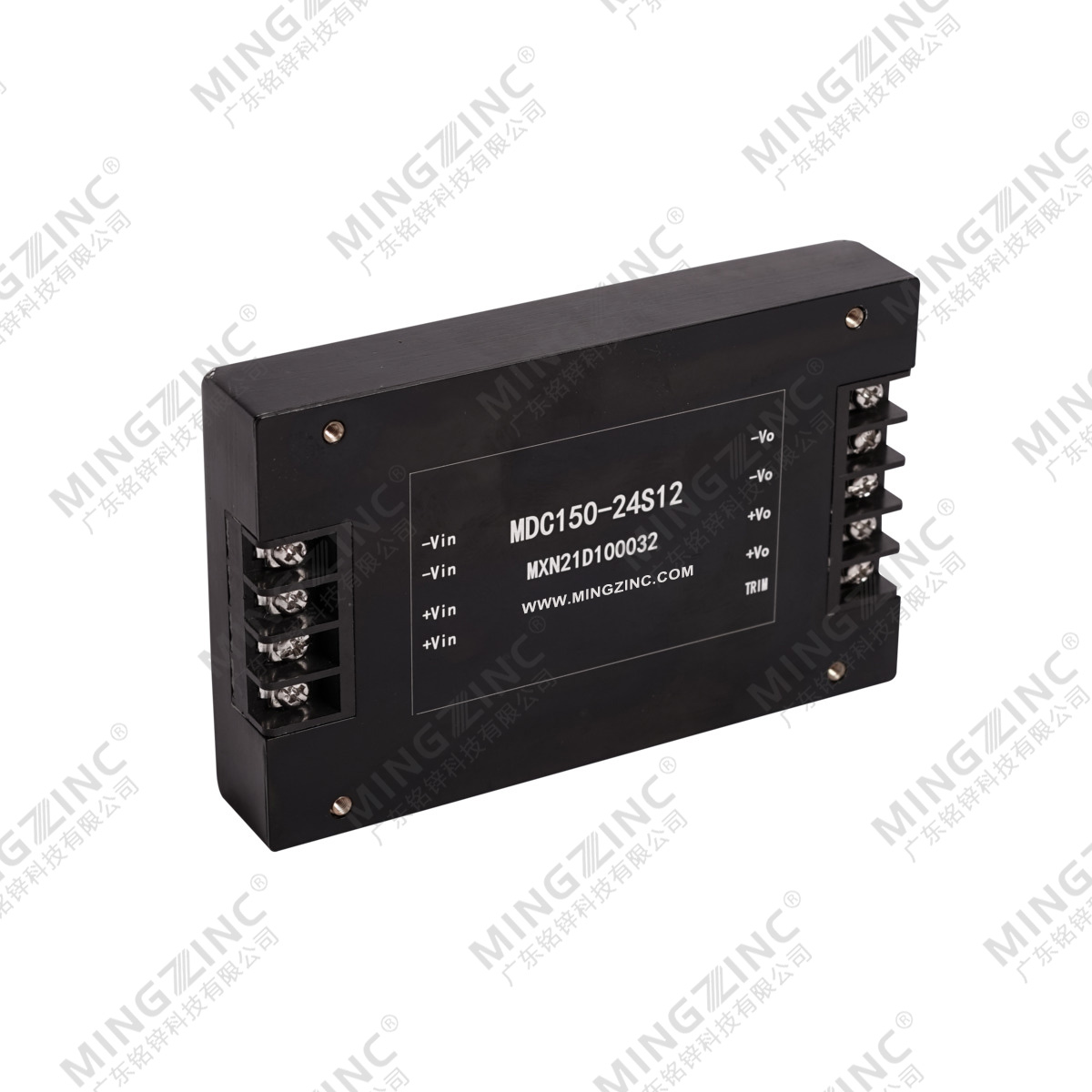

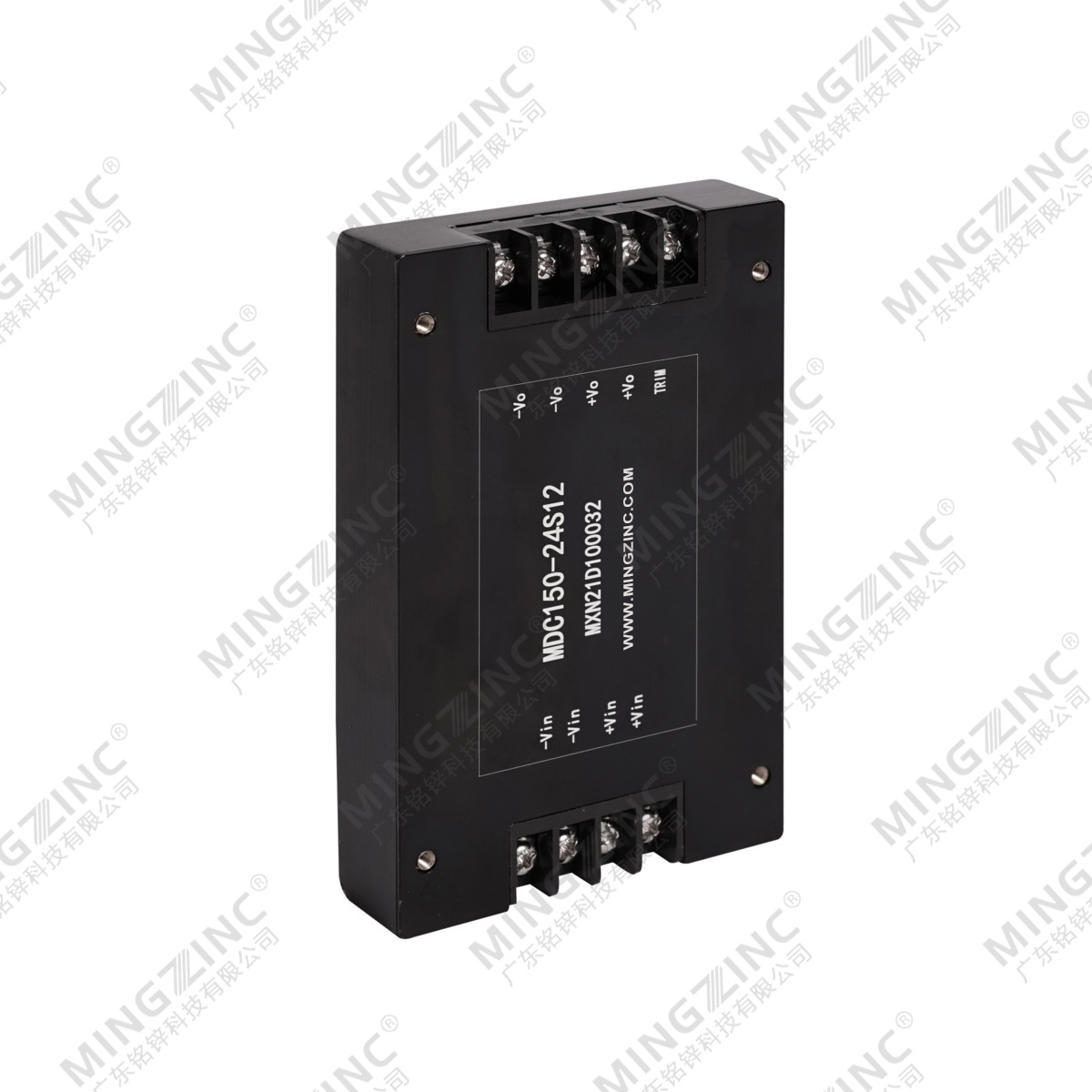

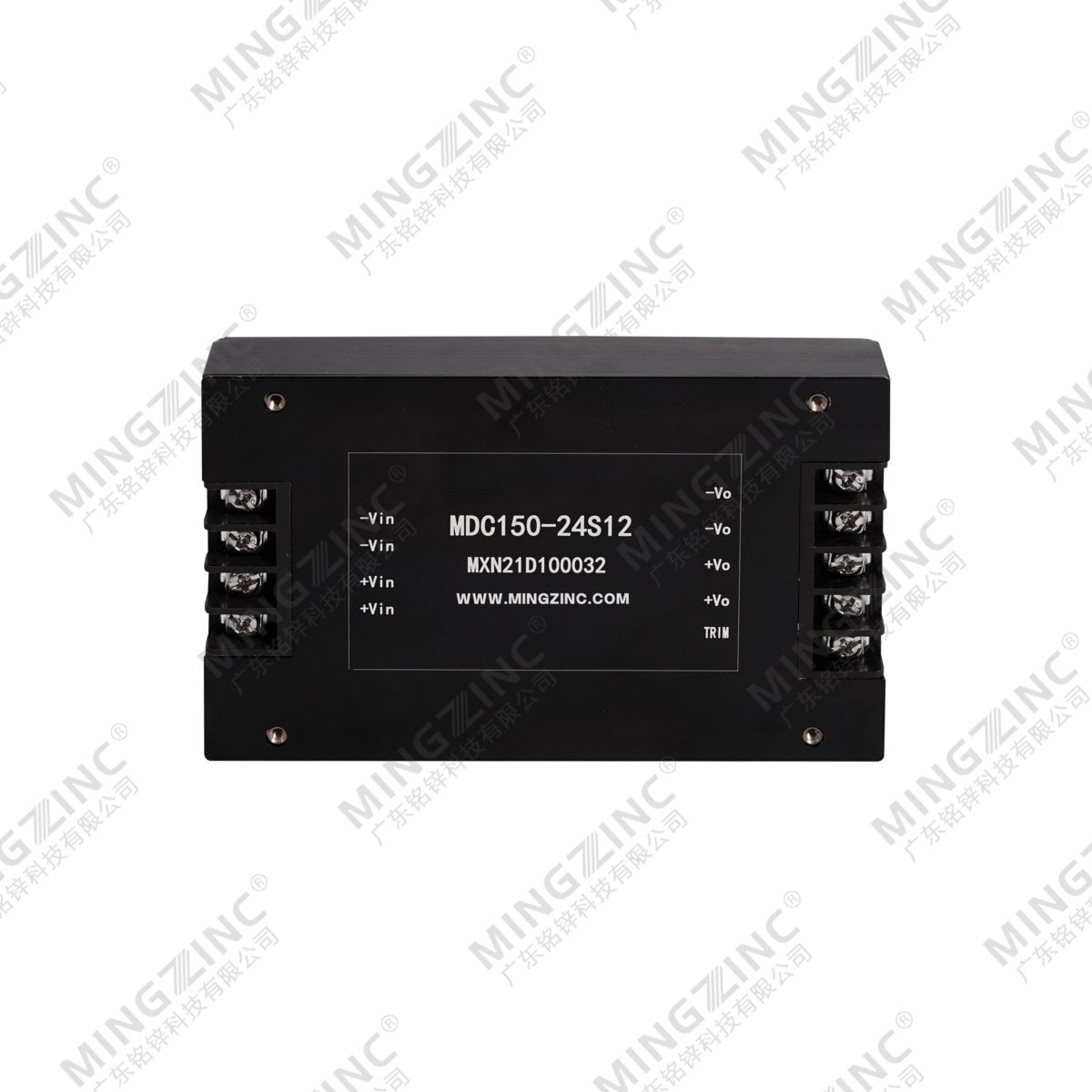

MDC40-200W 系列DC-DC隔离电源模块-铭锌科技
I. 型号
单路
输入电压(VDC) | 输入电压范围（VDC） | 输出电压（VDC) | 输出电流 (A) | 纹波（MV) | 效率(Typ) | |
MDC100-18S12 | 18VDC | 9-36VDC | 12VDC | 8.33 | 120 | 83% |
MDC100-18S24 | 18VDC | 9-36VDC | 24VDC | 4.16 | 200 | 84% |
MDC150-24S12 | 24VDC | 18-36VDC | 12VDC | 12.5 | 120 | 84% |
MDC150-24S24 | 24VDC | 18-36VDC | 24VDC | 6.25 | 200 | 86% |
MDC150-48S12 | 48VDC | 36-72VDC | 12VDC | 12.5 | 120 | 85% |
MDC200-48S24 | 48VDC | 36-72VDC | 24VDC | 6.25 | 200 | 86% |
MDC150-110S12 | 110VDC | 66-154VDC | 12VDC | 12.5 | 120 | 84% |
MDC200-110S24 | 110VDC | 66-154VDC | 24VDC | 8.33 | 200 | 86% |
MDC200-110S24 | 110VDC | 66-154VDC | 48VDC | 4.16 | 300 | 86% |
双路Dual Channels Ouput
型号 | 输入电压(VDC) | 输入电压范围（VDC） | 输出电压（VDC) | 输出电流 (A) | 纹波（MV) | 效率(Typ) |
MDC150-24D05&12 | 24VDC | 18-36VDC | 05&12VDC | 10A&8.33A | 100&120 | 82% |
MDC150-24D12&24 | 24VDC | 18-36VDC | 12&24VDC | 4A&4.16A | 120&200 | 84% |
MDC150-24D05&24 | 24VDC | 18-36VDC | 05&24VDC | 10A&4.16 | 100&200 | 83% |
II. 特性
1 | 高低电压输入可选 |
2 | 大电流，大功率输出 |
3 | 满负荷效率可达85% |
4 | 高可靠性 ，长寿命设计 |
5 | 自然冷却 ，可附加散热器 |
6 | 快速动态响应 |
条件:除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。
III. 输入特性
额定值 (VDC) | 电压范围 (VDC) |
12 VDC | 9-18 VDC |
24 VDC | 18-36 VDC |
48 VDC | 36-72 VDC |
110 VDC | 66-154 VDC |
18 VDC | 9-36 VDC |
IV. 输出特性
功率 | 40-200W |
输出电流 | 2-20A |
输出电压 | 5-48VDC |
输出电压调整范围 | ±10% |
电压精度 | ±2% |
电压调整率（主路） | ±0.5% |
负载调整率（主路） | ±0.5% |
电流限制点 | 120%(Typ) |
V.保护特性
1 | 输入欠压保护 |
2 | 输入过压保护 |
3 | 过温保护 |
4 | 输出过流保护 |
5 | 输出短路保护 |
一般特性
工作频率 | 100-200KHz |
绝缘电阻 | 200MΩ |
隔离电压值
>1500VDC | |
输入-外壳 | >1050VDC |
输出-外壳 | >500VDC |
环境特性
工作壳温 | 工业品 | -25 – +85℃ |
军I | -40 – +85℃ | |
军II | -55 – +85℃ | |
存储温度 | 工业品 | -45 – +105℃ |
军I | -55 – +105℃ |

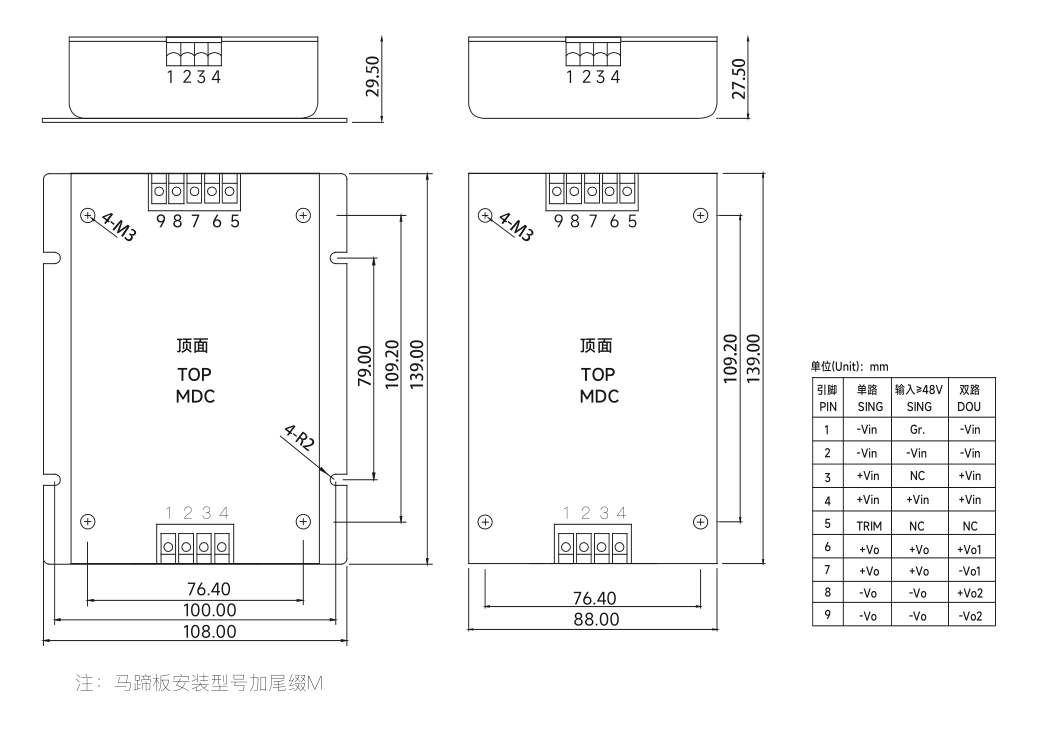

VI. 外型尺寸与引脚定义
