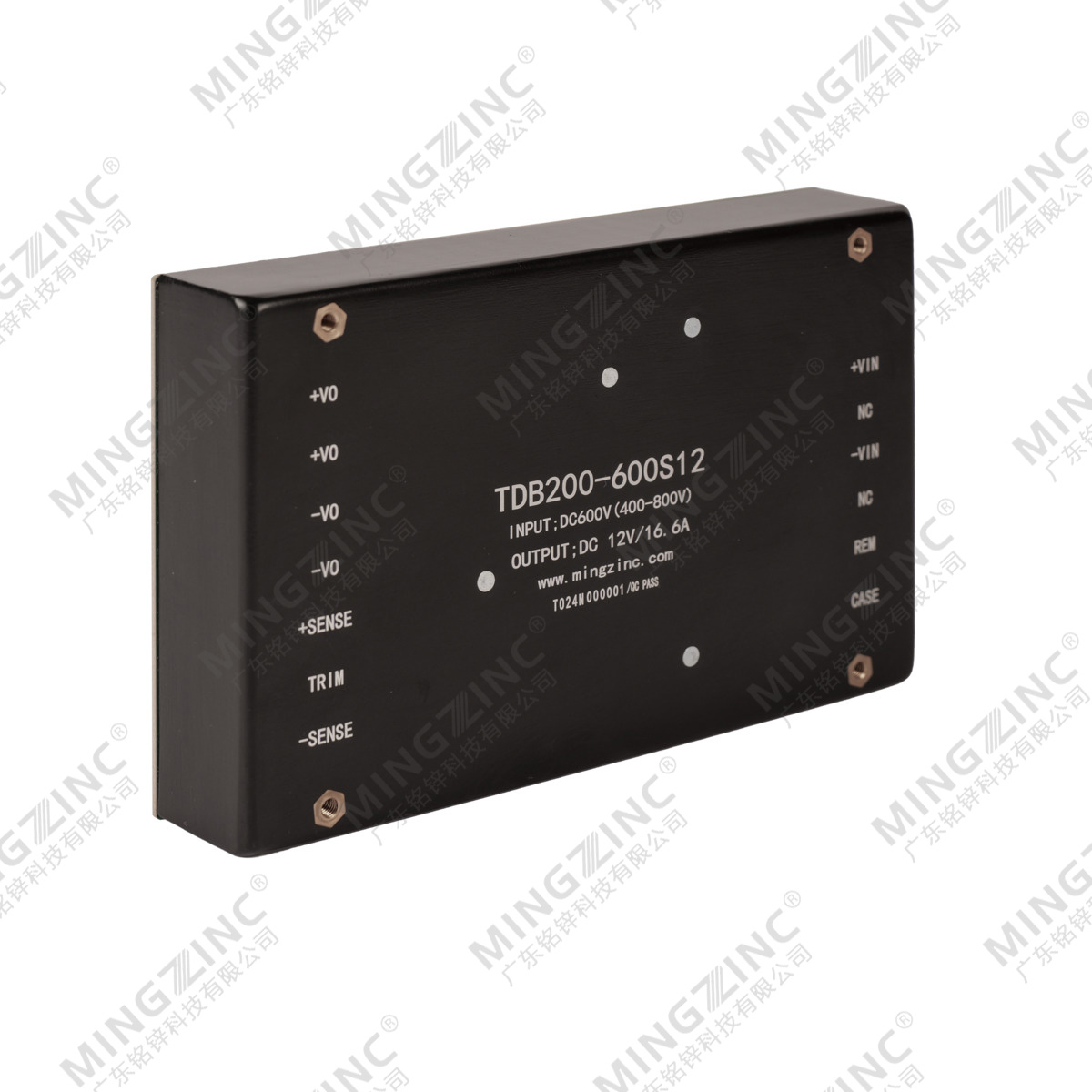

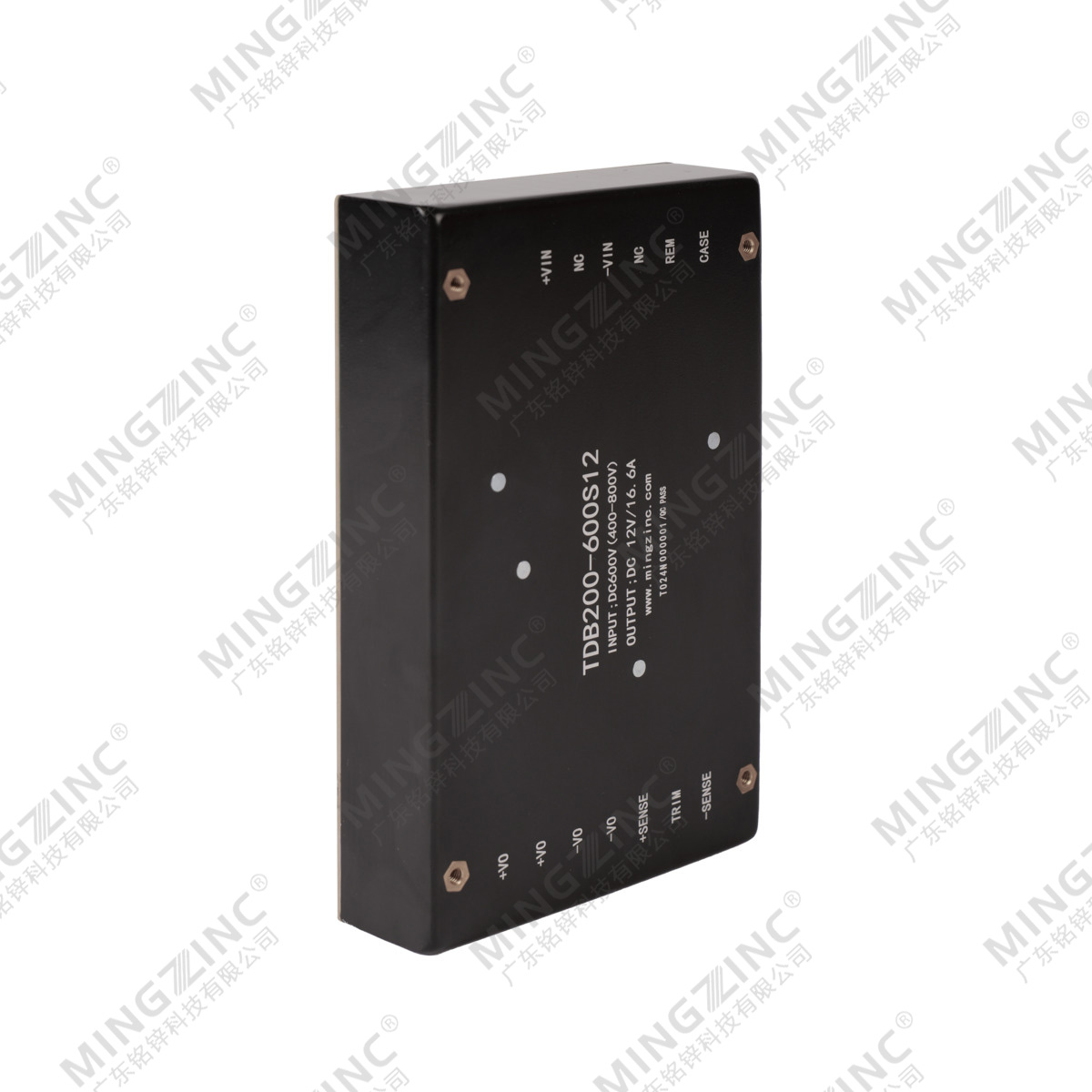

TDB150-400W 系列DC/DC隔离电源模块
I.型号列表
单路输出
型号 | 输入电压 (VDC) | 输出电压（范围） （Range) | 输出电压 (VDC) | 输出电流 (A) | 纹波 (mv) | 效率(Typ) |
TDB150-110S05 | 110 | 70-140 | 05 | 30 | 50 | 82% |
TDB240-110S12 | 110 | 70-140 | 12 | 20 | 100 | 86% |
TDB240-110S24 | 110 | 70-140 | 24 | 10 | 200 | 88% |
TDB150-300S05 | 300 | 200-400 | 05 | 30 | 50 | 82% |
TDB150-300S12 | 300 | 200-400 | 12 | 12.5 | 120 | 86% |
TDB300-300S12 | 300 | 200-400 | 12 | 25 | 120 | 85% |
TDB300-300S15 | 300 | 200-400 | 15 | 20 | 150 | 87% |
TDB200-300S24 | 300 | 200-400 | 24 | 8.33 | 200 | 88% |
TDB300-300S24 | 300 | 200-400 | 24 | 12.5 | 200 | 88% |
TDB300-300S48 | 300 | 200-400 | 48 | 6.25 | 400 | 92% |
TDB400-300S48 | 300 | 200-400 | 48 | 8.33 | 400 | 92% |
TDB150-600S05 | 600 | 400-800 | 05 | 30 | 50 | 87% |
TDB200-600S12 | 600 | 400-800 | 12 | 16.7 | 120 | 89% |
TDB300-600S24 | 600 | 400-800 | 24 | 12.5 | 200 | 91% |
说明：仅例出典型型号,其它型号，请确定功率，输入电压及输出电压，致电我公司
II. 特性
1 | 输入电压范围宽 |
2 | 高可靠性,长寿命设计 |
3 | 输入欠压过压保护 |
4 | 满负荷效率可达92% |
5 | 快速动态响应 |
6 | 功率密度达26W/in³ |
7 | 高压输入，大功率输出 |
8 | 功率覆盖范围广，便于升级 |
III．输入特性
额定值 (VDC) | 电压范围 (VDC) |
110 VDC（额定值） | 70-140VDC |
300 VDC (额定值） | 200-400VDC |
600VDC （额定值） | 400-800VDC |
备注：反压保护<Reverse Protection> 应用时外接熔丝<Fuse outside> | |
IV. 输出特性
功率 | 150-400W |
输出电流 | 2-30A 任选 |
输出电压 | 5-48VDC |
电压精度 | ±1% |
输出电压调整范围 | ±10% |
电压调整率（主路） | ±0.2% |
负载调整率(主路） | ±0.4% |
温度变化率 | ±0.01%/℃ |
电流限制点 | 120%（Typ) |
响应速度 | 400μs |
V．一般特性
工频频率 | 160-200KHz |
绝缘电阻 | 200MΩ |
MTBF | >500000 h |
VI．隔离绝缘
输入-输出 | >2000VDC |
输入-外壳 | >2000VDC |
输出-外壳 | >500VDC |
VII．环境特性
工作壳温 | 工业品 | -25 – +85℃ |
军I | -40 – +85℃ | |
军II | -55 – +85℃ | |
存储温度 | 工业品 | -45 – +105℃ |
军I | -55 – +105℃ |

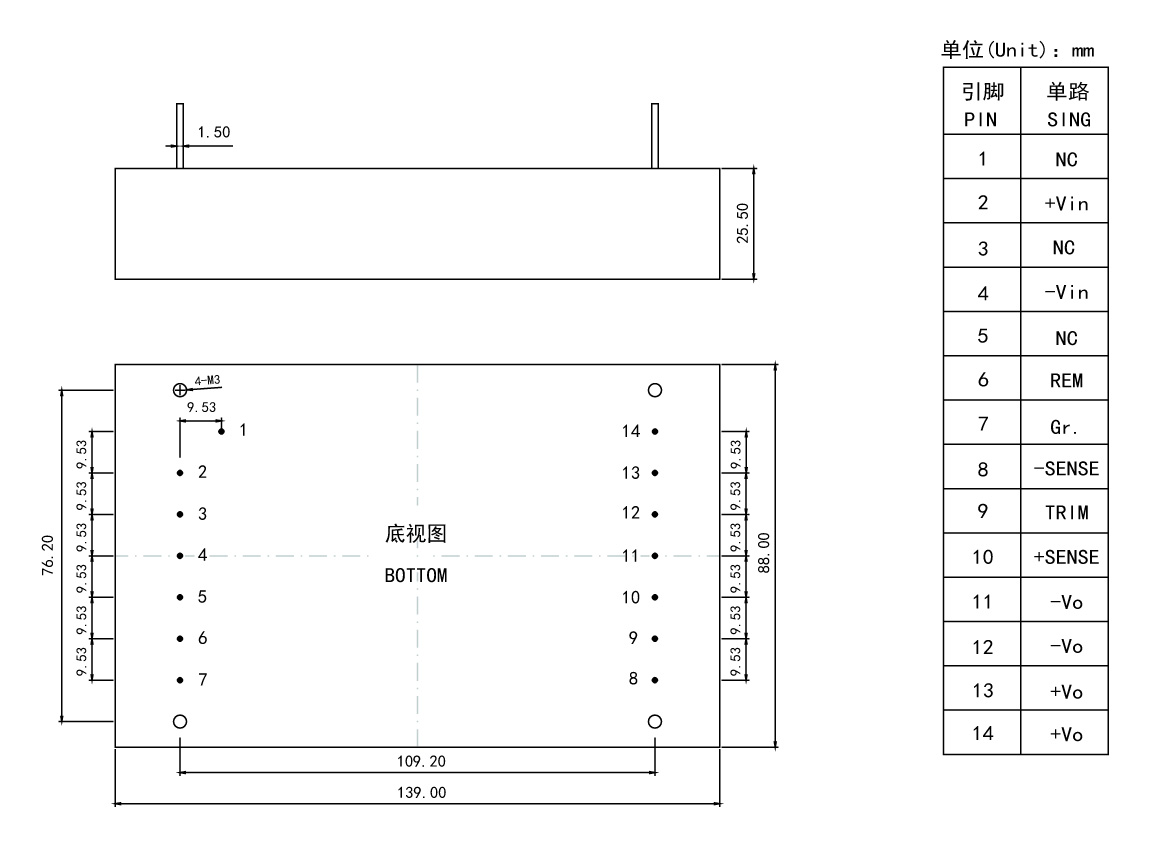

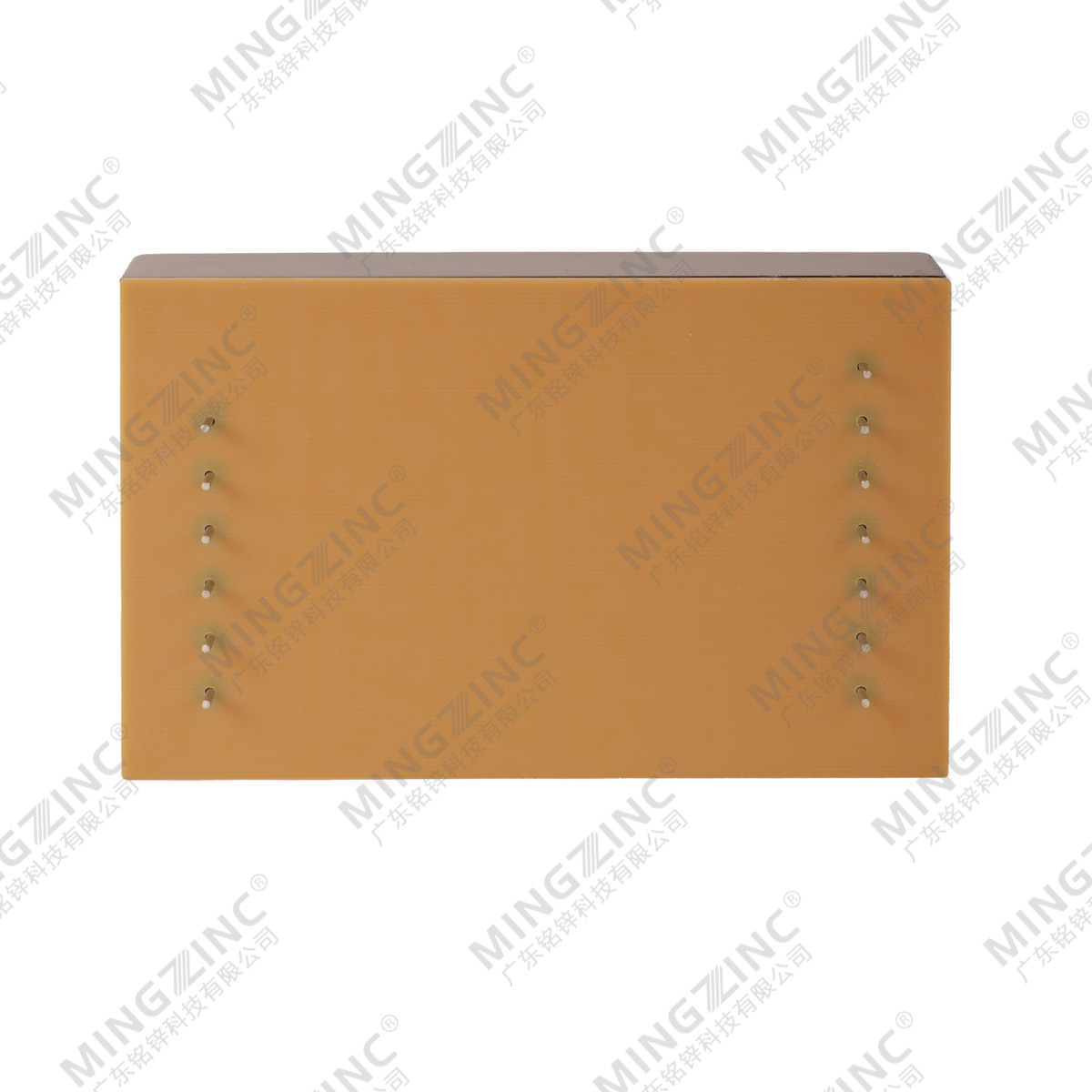

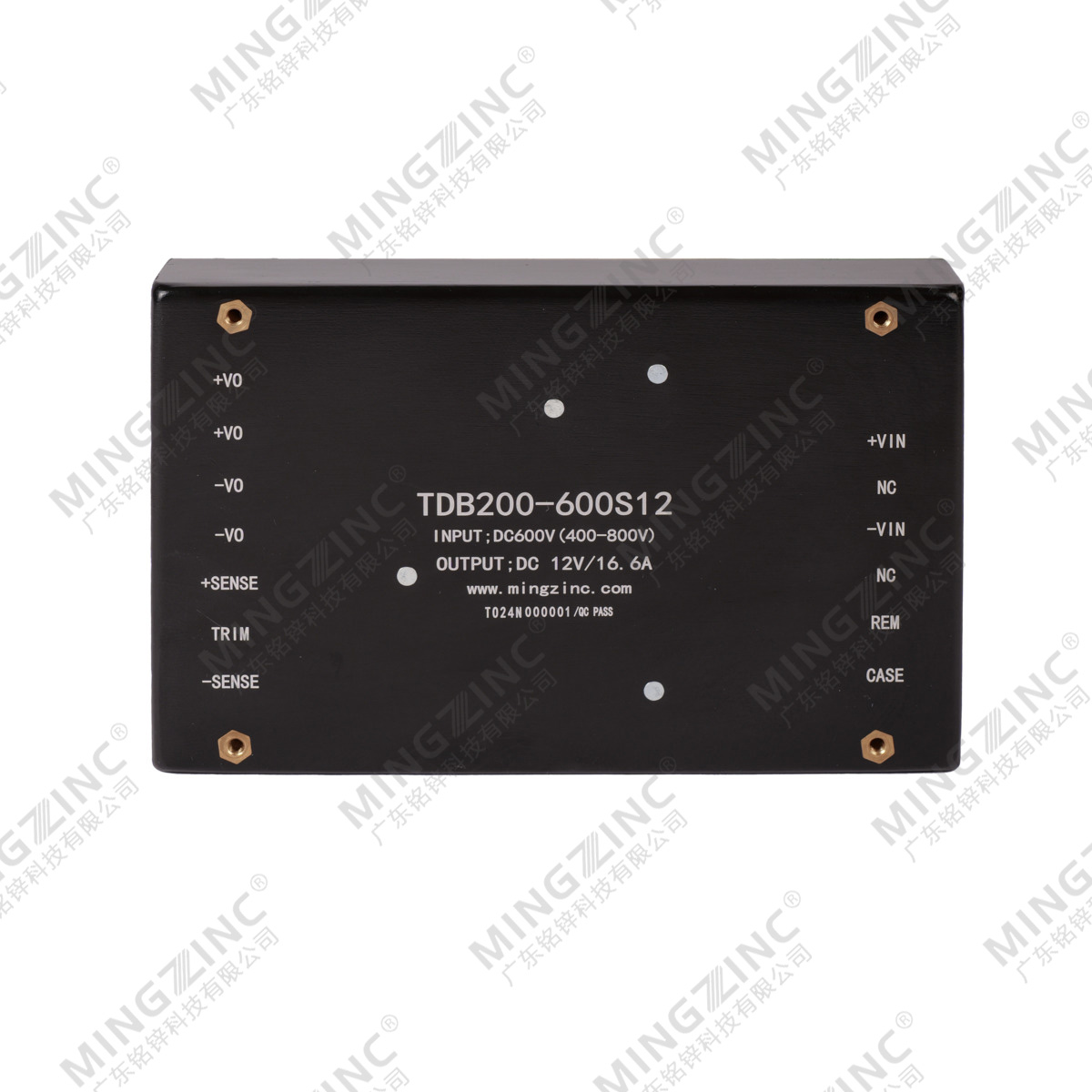

VIII．外型尺寸与引脚定义
