在现代工厂自动化系统中，稳定可靠的电源供应是保障PLC（可编程逻辑控制器）、传感器、工业通讯模块持续运行的基础。MDA100-48S24 是一款专为工业环境设计的100W隔离DC-DC转换器模块，可将48VDC工业母线电压稳定转换为24VDC，为控制系统提供纯净、隔离的供电保障。
| 参数 | 规格 |
|---|
| 型号 | MDA100-48S24 |
| 标称输入电压 | 48 VDC |
| 输入电压范围 | 36–72 VDC（2:1宽压范围） |
| 输出电压 | 24 VDC |
| 输出电流 | 4.16 A |
| 输出功率 | 100 W |
| 纹波与噪声（峰峰值） | 200 mV |
| 效率（典型值） | 86% |
| 隔离电压（输入–输出） | >1500 VDC |
| 隔离电压（输入–外壳） | >1050 VDC |
| 隔离电压（输出–外壳） | >500 VDC |
| 工作温度 | -25°C ~ +85°C（工业级）/ -40°C ~ +85°C（军I级）/ -55°C ~ +85°C（军II级） |
| 尺寸 | 116.4 × 65 × 22 mm |
| 保护功能 | 输入欠压/过压保护、过温保护、输出过流保护、输出短路保护 |
| 开关频率 | 100–200 KHz |
工业现场普遍采用48V直流母线作为标准配电架构，这一电压等级广泛存在于：
工厂48V直流配电屏/直流屏
太阳能/储能系统48V电池组
工业48V UPS不间断电源
叉车、工程车辆48V动力电池系统
而工厂中的PLC控制系统、传感器网络、人机界面HMI、工业通讯设备等核心组件，通常依赖24VDC工作电压。
直接采用非隔离降压方案存在严重风险：电机启停、变频器运行、电焊作业产生的浪涌电流和共模干扰会沿着电源线路传导进入控制主机，引发PLC死机、误动作、通讯丢帧甚至模块损坏。
解决方案： 在48V母线与24V负载之间加入隔离型DC-DC转换器，从根本上切断干扰传导路径，同时实现电压等级的可靠转换。
PLC是工厂自动化的"大脑"，其CPU模块、输入输出I/O模块、通讯网关通常需要24VDC稳定供电。MDA100-48S24可将车间48V直流屏转换为纯净24V，为西门子S7系列、三菱FX系列、欧姆龙CP1系列等主流PLC提供可靠的电源输入，有效避免因电压波动造成的PLC复位或程序丢失。
核心优势： 宽压输入设计（36–72V）可容忍48V母线的电压跌落和瞬态波动；1500V以上隔离电压可阻断来自电机回路的干扰传导。
压力传感器、液位传感器、温度传感器、光电传感器、电磁阀、液压比例阀等现场仪表大量采用24VDC供电。这些设备对电源噪声极为敏感——电源纹波过大直接影响测量精度和阀门响应速度。
MDA100-48S24的200mV低纹波输出和快速动态响应特性，可确保传感器获得稳定的激励电压，提升测量准确性和系统控制精度。
工厂物联网（IIoT）的工业交换机、串口服务器、光纤收发器、无线网关等通讯设备对电源噪声高度敏感。通讯芯片一旦受到电源干扰，会出现数据丢包、通讯超时、甚至整个工业网络瘫痪。
隔离型DC-DC转换器为通讯设备提供电气隔离的电源域，有效过滤来自总线侧的干扰，确保工业网络的通信稳定性。
HMI触摸屏、工业显示器、LED指示灯墙等显示设备同样是24VDC应用场景。MDA100-48S24的100W输出功率余量充足，可同时为多台HMI和显示模块集中供电，简化配电设计。
在智能仓储场景中，AGV（自动导引车）、穿梭车、分拣机的车载主电瓶通常为48V，而车载控制器、扫描器、RFID读写器需要24V供电。MDA100-48S24的高效率（86%）有助于延长设备续航时间，紧凑尺寸（116.4×65×22mm）便于嵌入空间有限的控制箱体。
| 技术特性 | 对工厂自动化的意义 |
|---|
| 36–72V宽压输入 | 兼容48V标称电压±25%波动，适应工业现场复杂供电环境 |
| 1500V+输入输出隔离 | 彻底阻断浪涌和共模干扰进入PLC控制系统 |
| 200mV低纹波输出 | 为传感器和通讯设备提供"干净"的电源，避免测量误差和通讯丢帧 |
| 输入欠压/过压双重保护 | 防止电池过放/过充、电网异常对后级设备造成损害 |
| 输出短路自恢复 | 现场接线短路时自动保护，故障排除后自动恢复，减少运维停机时间 |
| -40°C~+85°C军I级可选 | 满足冶金、冷链、户外等严苛工业现场温度要求 |
| 100–200KHz开关频率 | 优化电磁兼容性能，降低对周围敏感设备的干扰 |
| 双端出线设计 | 安装灵活，适应各种控制柜布局要求 |
| 对比维度 | 普通非隔离降压模块 | MDA100-48S24隔离型 |
|---|
| 电气隔离 | ❌ 无隔离，干扰直接传导 | ✅ 输入输出1500V+隔离 |
| 抗浪涌能力 | 弱，电机干扰易造成死机 | 强，隔离层阻断干扰传导 |
| 工业认证 | 民规级，工作温度范围窄 | 工业级/军I级/军II级多级可选 |
| 输入电压范围 | 通常36–60V，范围窄 | 36–72V，宽压适应性强 |
| 保护功能 | 基础短路保护 | 欠压/过压/过温/短路/过流五重保护 |
| EMC性能 | 普通 | 输入π型滤波 + 低纹波设计 |
| 适用场景 | 普通消费电子 | PLC控制、工业通讯、传感网络 |

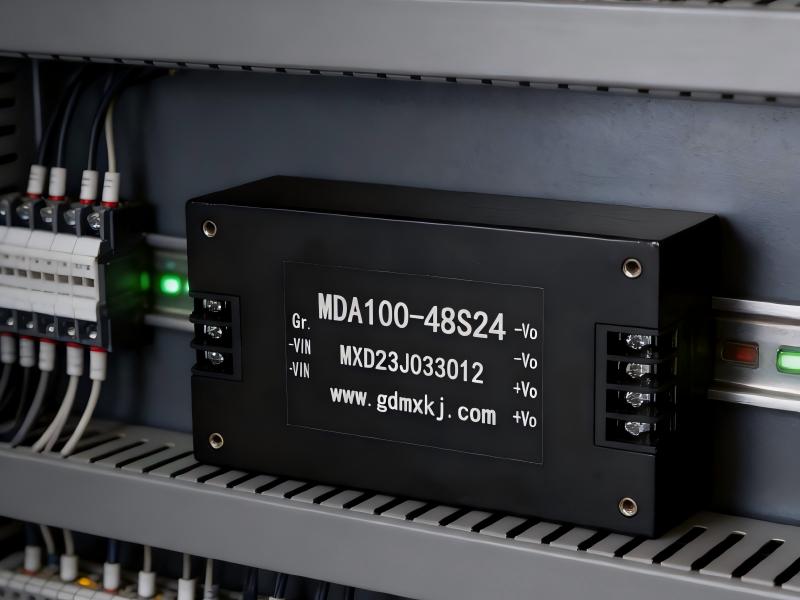

模块采用双端出线布局，输入侧（-VIN/+VIN）和输出侧（-Vo/+Vo）分离走线，避免输入输出走线交叉引起的电磁耦合，简化控制柜布线设计。
选型判断： 如果您的系统满足以下任一条件，MDA100-48S24是理想选择：
配套建议： 如需更高功率（如200W/300W）或双路输出，可选择铭锌科技MDA系列其他型号或定制方案，完整的10型号产品线覆盖30W–100W单路及双路全场景需求。
