在现代工业自动化系统中，24VDC是应用最广泛的控制电压之一。从PLC可编程逻辑控制器到工业传感器、从变频器通讯接口到人机界面（HMI）模块，这些设备都需要稳定、可靠的24V直流供电。然而工业现场工况复杂——电压波动、电磁干扰、接地环路噪声等问题时刻威胁着控制系统的稳定性。如何为工业自动化设备选型一款合适的DC-DC电源模块，成为工程师必须面对的核心命题。
本文将从痛点出发，解析MDA75-18S24隔离DC-DC转换器在工业自动化场景中的技术优势，并提供选型建议。
工业自动化现场对24V供电系统提出了严苛要求：
1. 输入电压波动剧烈
工厂配电系统并非理想电源。重型电机启停、焊接设备接入、瞬时负载突变等都会在24V母线上产生电压跌落或冲击。标准24V系统电压在满载时可能跌至18V以下，而空载时则可能升至28V以上。普通非宽压DC-DC模块在此环境下极易失效。
2. 电磁干扰无处不在
变频器、接触器、电机驱动等设备在启停时产生强烈的传导干扰和辐射干扰。这些干扰通过供电线路耦合进入控制系统，可能导致PLC误动作、数据通讯丢帧甚至模块损坏。
3. 接地环路引发测量误差
工业现场设备分布广泛，不同设备的地电位往往存在差异。若无电气隔离，共模电压会直接影响传感器测量精度和通讯信号完整性。
4. 空间受限与维护困难
控制柜内部署密度高，电源模块必须体积小巧，且一旦安装后不宜频繁维护，因此对可靠性要求极高。

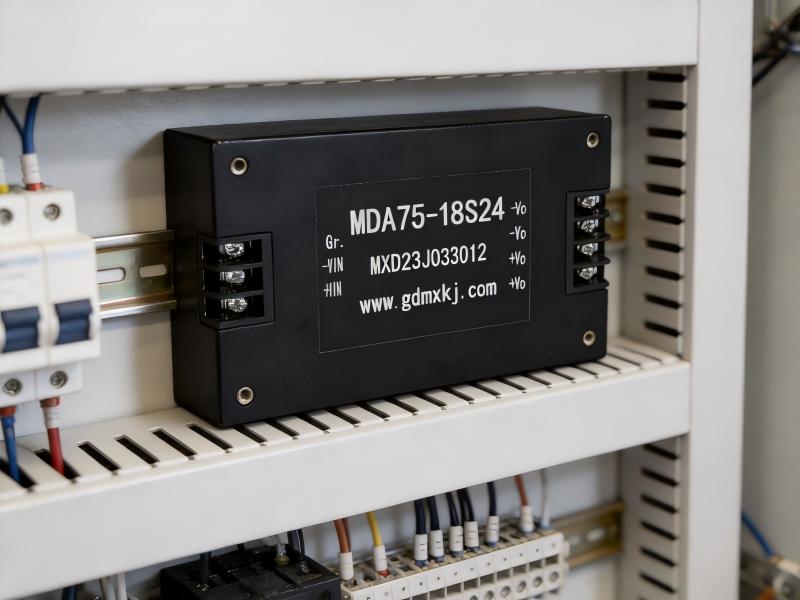

MDA75-18S24是广东铭锌科技MDA系列中的核心型号，专为严苛工业环境设计。
| 参数 | 规格 |
|---|
| 型号 | MDA75-18S24 |
| 标称输入电压 | 18 VDC |
| 输入电压范围 | 9–36 VDC（2:1宽范围） |
| 输出电压 | 24 VDC |
| 输出电流 | 3.13 A |
| 输出功率 | 75 W |
| 纹波与噪声（PK-PK） | 200 mV |
| 效率（典型值） | 84% |
| 隔离电压（输入-输出） | >1500 VDC |
| 隔离电压（输入-外壳） | >1050 VDC |
| 隔离电压（输出-外壳） | >500 VDC |
| 工作温度（工业级） | -25°C ~ +85°C |
| 工作温度（军I级） | -40°C ~ +85°C |
| 工作温度（军II级） | -55°C ~ +85°C |
| 尺寸 | 116.4 × 65 × 22 mm |
| 开关频率 | 100–200 KHz |
| 保护功能 | 输入欠压/过压、过温、输出过流、输出短路 |
五重保护机制：
输入欠压保护：防止低电压时模块异常发热
输入过压保护：抵御供电侧浪涌冲击
过温保护：壳温超限时自动降低输出或关断
输出过流保护：负载短路时限制电流，防止后级损坏
输出短路保护：自恢复式短路保护，降低维护成本
核心特性：
π型输入滤波：有效抑制传导EMI，符合工业现场电磁兼容要求
1500VDC高隔离：彻底切断接地环路，消除共模干扰
2:1宽输入范围：覆盖18V标准工业电源全工况，无需降额使用
紧凑金属封装：屏蔽电磁辐射，便于PCB安装与散热
双温度等级可选：标准工业级（-25°C）或军品级（-40°C / -55°C），适配不同场景
PLC是工业自动化的大脑，通常需要稳定的24V电源为其输入输出模块、通讯模块和扩展单元供电。MDA75-18S24的9-36VDC宽输入范围可覆盖现场24V蓄电池在充放电全过程的电压波动，确保PLC系统供电不间断。1500VDC隔离电压在PLC与现场传感器、执行器之间建立安全屏障，防止现场设备的地电位差损坏CPU单元。
工业压力传感器、温度变送器、液位计等通常采用24V回路供电，对电源的纹波噪声极为敏感——供电噪声会直接叠加在4-20mA或0-10V测量信号上，造成测量误差。MDA75-18S24的200mV低纹波输出结合π型滤波，有效保障测量信号的纯净度。
变频器主回路电压高（380VAC-480VAC），其控制电路通常需要24V隔离供电。MDA75-18S24的高隔离电压（1500VDC）可在强电与弱电之间建立可靠隔离，防止主回路干扰窜入控制电路。
RS-485、CAN、Modbus RTU等工业通讯总线对电源质量要求高。MDA75-18S24的低纹波、高隔离特性可为通讯网关、协议转换器提供干净、稳定的供电，延长通讯距离并降低误码率。
在为工业自动化系统选型24VDC隔离电源模块时，建议关注以下指标：
| 选型要点 | 推荐值 |
|---|
| 输入电压范围 | 覆盖9-36VDC，适配24V电池供电全工况 |
| 隔离电压 | ≥1500VDC，消除接地环路干扰 |
| 输出纹波 | ≤200mV，保护敏感测量信号 |
| 保护功能 | 至少具备欠压、过流、短路保护 |
| 工作温度 | 根据现场环境选择工业级或军品级 |
| 效率 | ≥83%，降低发热量，提升长期可靠性 |
MDA75-18S24在以上各项指标上均达到或优于推荐值，是工业自动化24V供电系统的理想选择。
工业自动化控制系统的供电质量直接决定了整个控制网络的稳定性与可靠性。MDA75-18S24以75W隔离功率转换、9-36VDC宽输入、1500VDC高隔离和五重保护机制，为PLC、传感器、变频器和通讯模块提供稳定、干净的24V供电，是严苛工业环境下追求高可靠性的首选方案。
