MAA100-220S12 100W 220VAC转12VDC 隔离电源模块-铭锌科技
MAA30-100W 系列AC-DC隔离模块电源-铭锌科技
I. 型号
单路
型号 | 输入电压(VAC) | 输入电压范围（VAC） | 输出电压（VDC) | 输出电流(A) | 纹波PK-PK（MV) | 效率(Typ) |
MAA75-220S05 | 220VAC | 176-264 | 05VDC | 15A | 80 | 83% |
MAA100-220S12 | 220VAC | 176-264 | 12VDC | 8.3A | 120 | 84% |
MAA100-220S24 | 220VAC | 176-264 | 24VDC | 4.16A | 200 | 85% |
MAA100-220S48 | 220VAC | 176-264 | 48VDC | 2A | 300 | 85% |
MAA75-220S05-K | 220VAC | 90-264 | 05VDC | 15A | 80 | 83% |
MAA100-220S12-K | 220VAC | 90-264 | 12VDC | 8.3A | 120 | 84% |
MAA100-220S24-K | 220VAC | 90-264 | 24VDC | 4.16A | 200 | 85% |
MAA100-220S48-K | 220VAC | 90-264 | 48VDC | 2A | 300 | 85% |
双路
型号 | 输入电压(VAC) | 输入电压范围（VAC） | 输出电压（VDC) | 输出电流(A) | 纹波PK-PK（MV) | 效率(Typ) |
MAA30-220D05&12 | 220VAC | 176-264 | 05&12VDC | 3A/1.25A | 50&120 | 83% |
MAA30-220D05&12-K | 220VAC | 90-264 | 05&12VDC | 3A/1.25A | 50&120 | 83% |
II. 特性
1 | 输入宽频噪声滤波 |
2 | 输入浪涌电流抑制电路 |
3 | 符合UL1950，IEC950安全规程 |
4 | 外型设计美观 |
5 | 接线端子出线方式 |
条件:除特殊指定外，所有参数测试条件为：室温25℃，标称输入电压，纯阻性标称负载。
III. 输入特性
额定值 | 电压范围(VAC) |
220 VAC | 176-264 VAC |
220VAC | 90-264VAC |
IV. 输出特性
功率 | 30-100W |
输出电压 | 5-48VDC |
输出电流 | 2-15A |
电压调整率（主路） | ±0.5% |
负载调整率（主路） | ±0.5% |
电压精度 | ±2% |
电流限制点 | 120%(Typ) |
V. 保护特性
1 | 输入欠压保护 |
2 | 输入过压保护 |
3 | 输出短路保护 |
4 | 过温保护 |
5 | 输出过流保护 |
一般特性
工作频率 | 100-200KHz |
绝缘电阻 | 200MΩ |
隔离电压值
输入-输出 | >1500VAC/1 min 漏电流＜5mA |
输入-外壳 | ＞1500VAC/1 min漏电流＜5mA |
输出-外壳 | ＞500VDC/1 min |
主路-副路 | ＞500VDC/1 min |
环境特性
工作壳温 | （工业品） | -25 – +85℃ |
（军I） | -40 – +85℃ | |
（军II） | -55 – +85℃ | |
存储温度 | （工业品） | -45 – +105℃ |
（军I） | -55 – +105℃ |

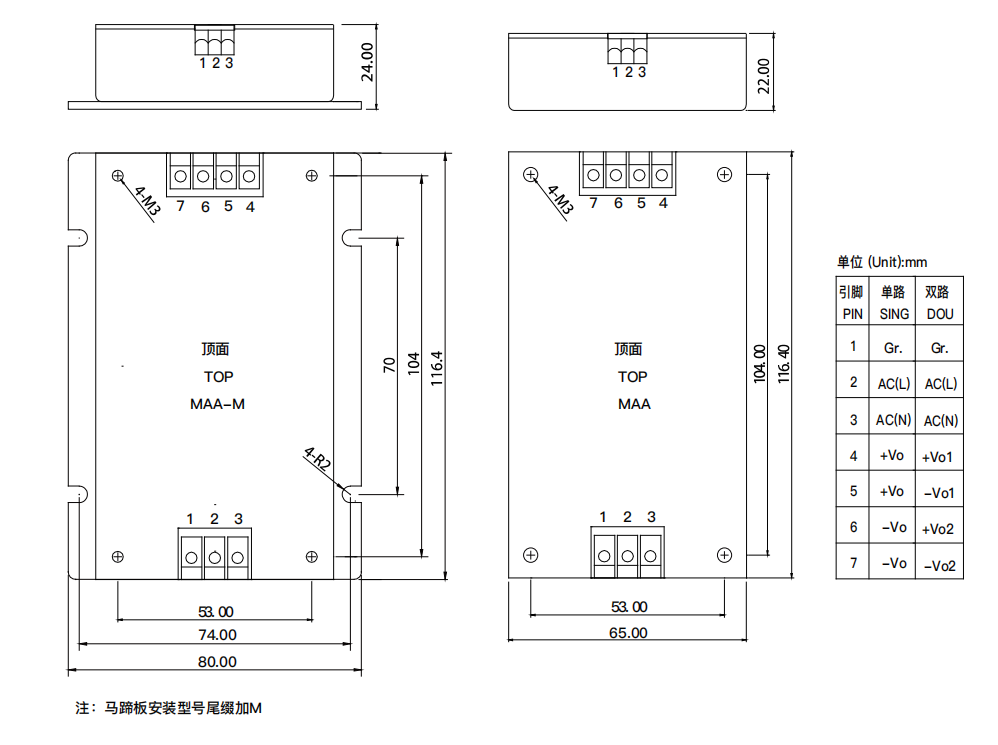

VI. 外型尺寸与引脚定义
|

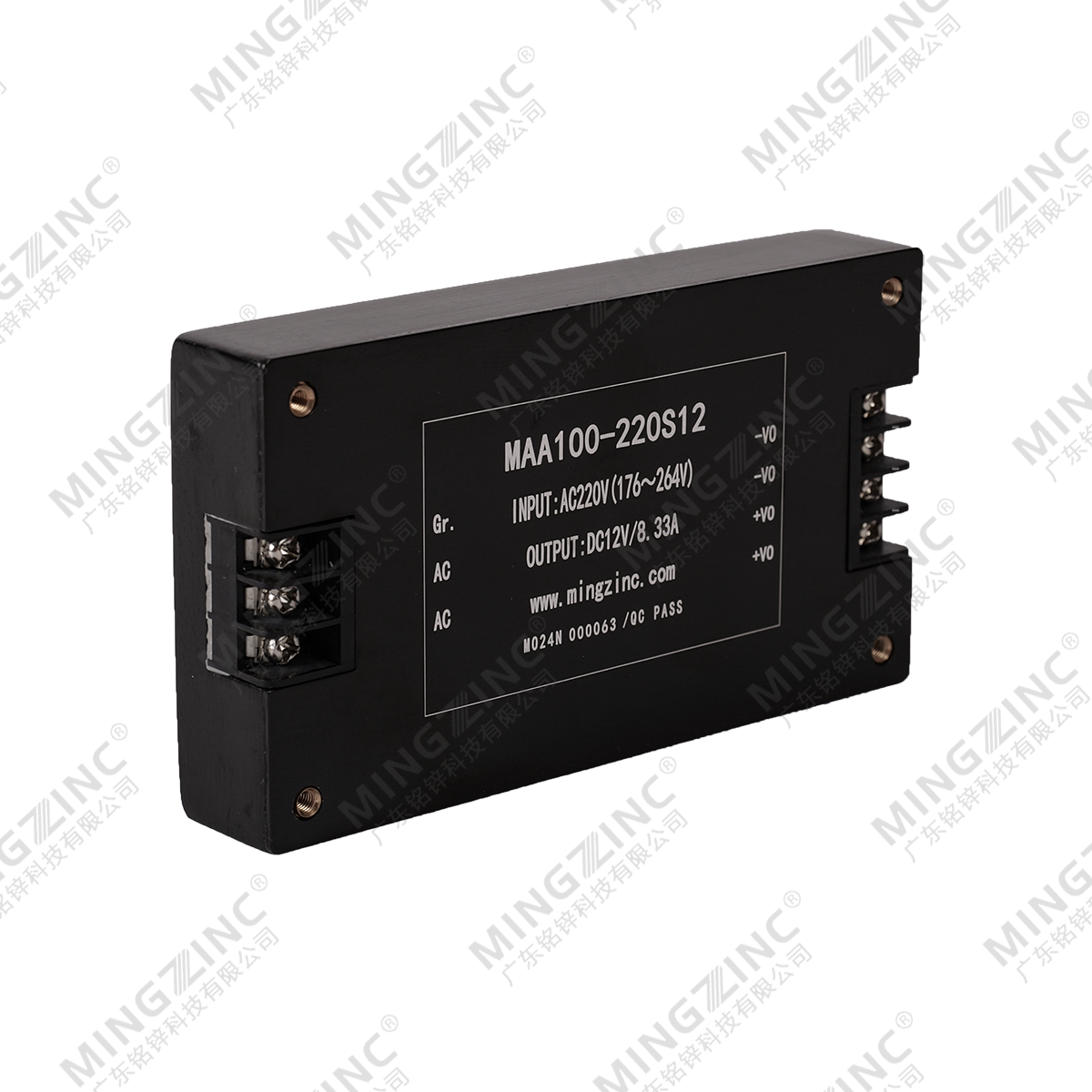

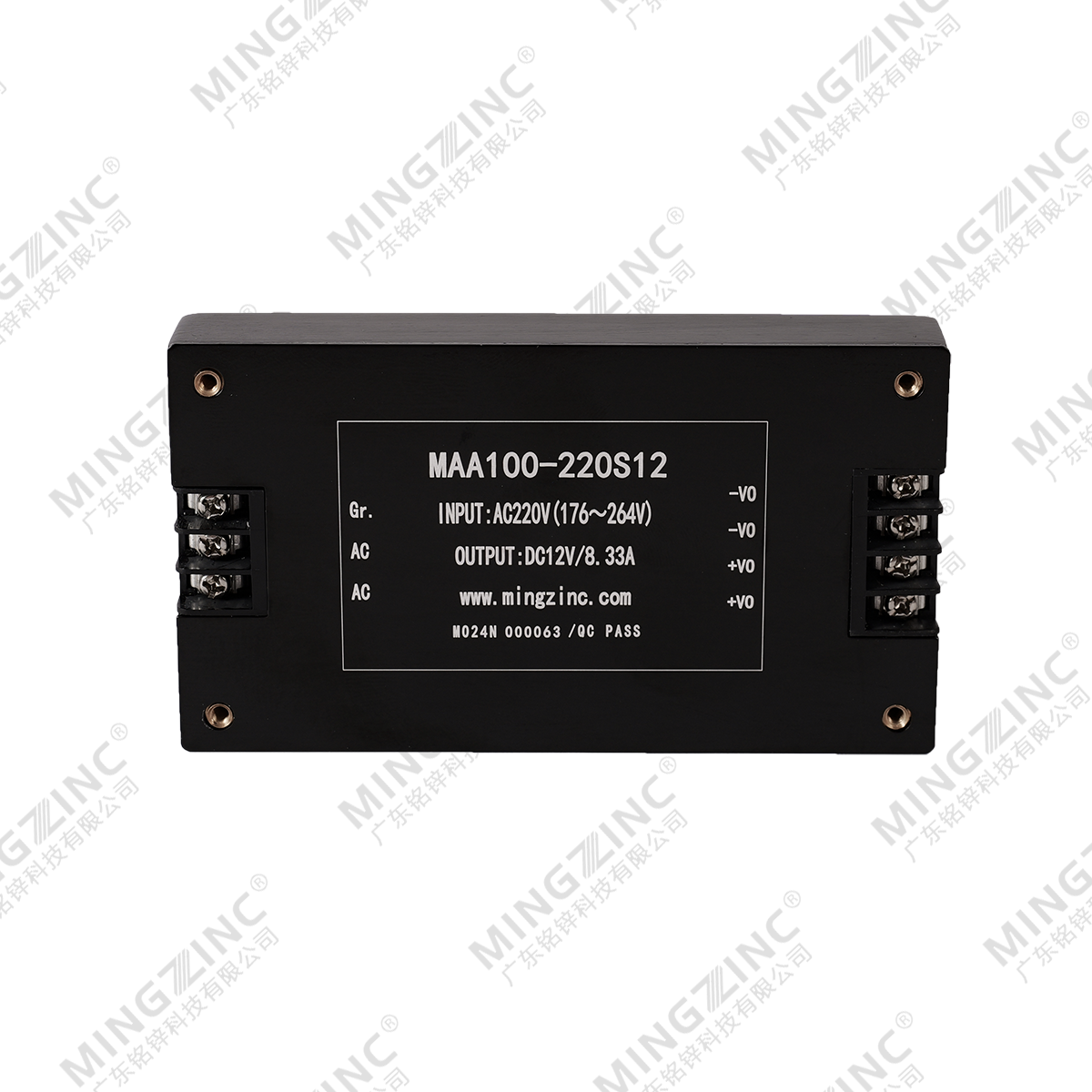

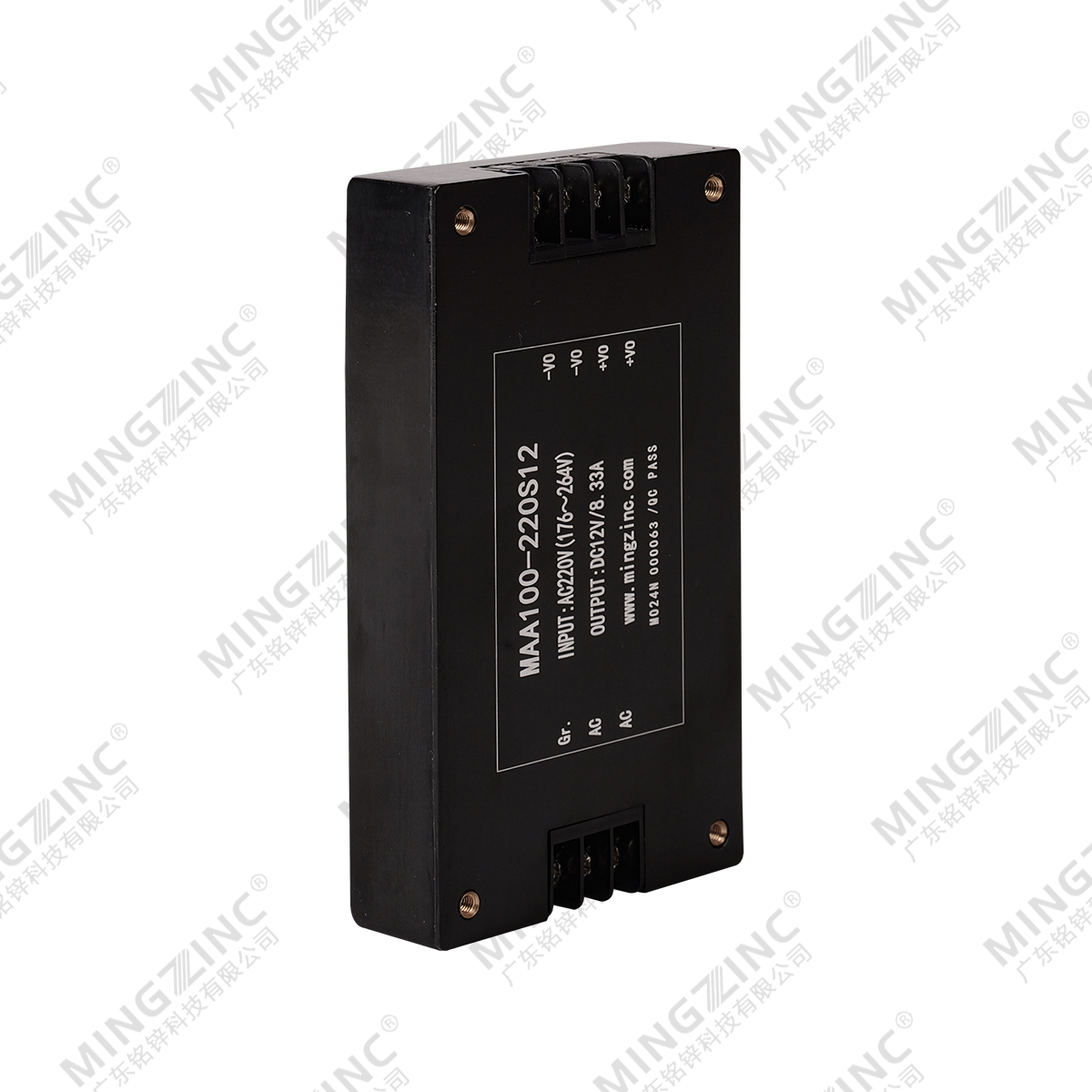

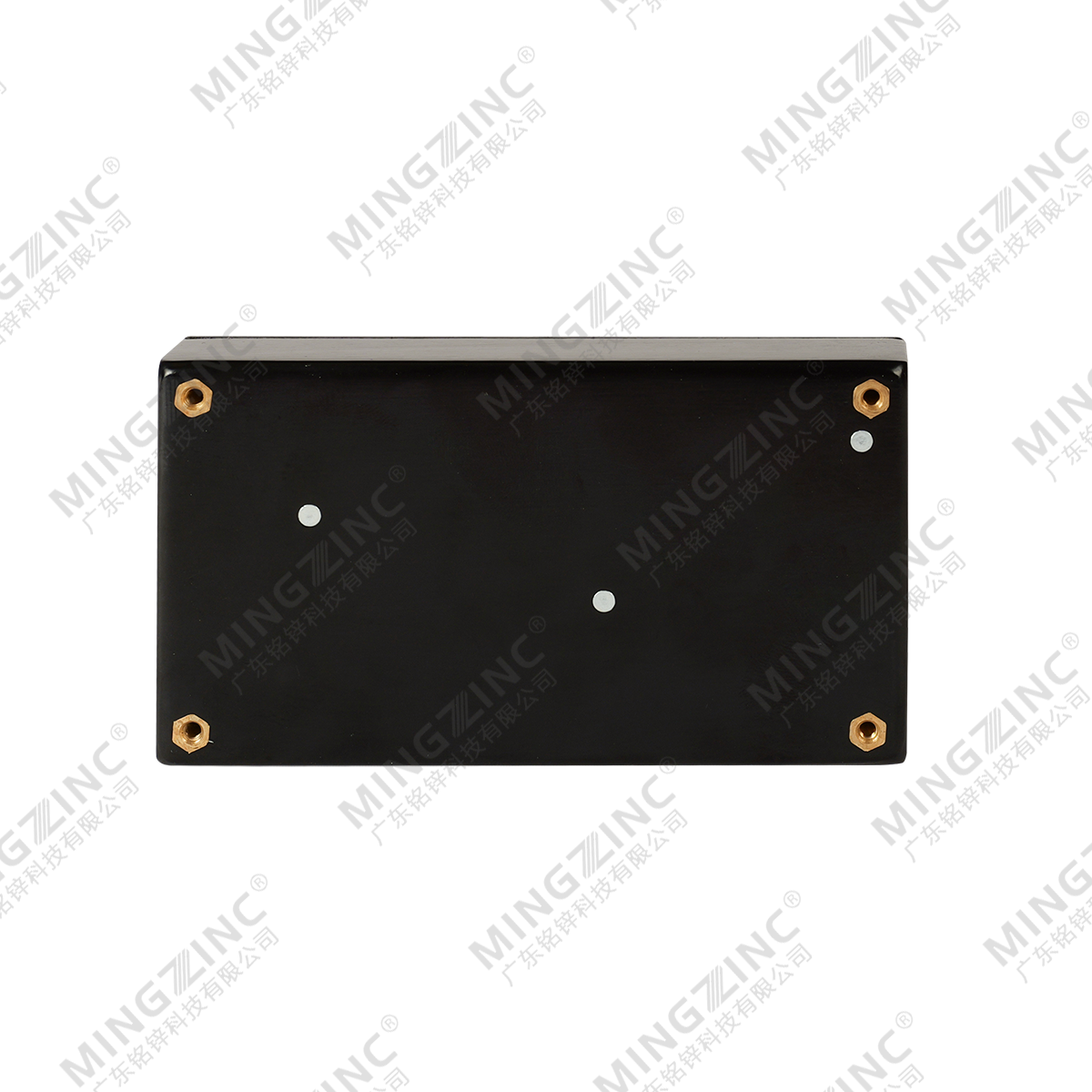

VII. 参考图片
|
